Melyek a gázrugók végszerelési módjai?

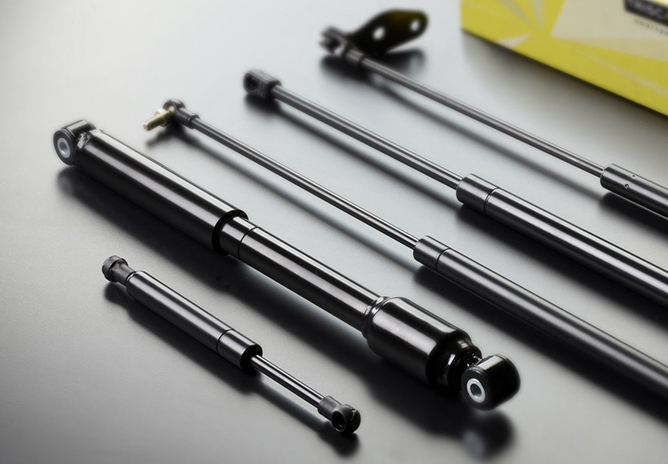

Gázrugók , más néven emelőtámaszok, biztonságos és precíz rögzítést igényelnek a megbízható működéshez. A végszerelési módszer határozza meg, hogy a gázrugó hogyan csatlakozik az ajtókhoz, panelekhez vagy berendezésekhez, ami befolyásolja a mozgást, a stabilitást és a teherkezelést. A megfelelő végszerelvény kiválasztása biztosítja a zavartalan működést, a tartósságot és a biztonságot a különböző alkalmazásokban.

Ball Socket End

A gázrugók legelterjedtebb rögzítési módja a gömbfejes vége. Egy gömb alakú foglalattal rendelkezik, amely a megfelelő gömbcsapra pattan, lehetővé téve a szögletes mozgást működés közben. Ez a rugalmasság csökkenti mind a gázrugóra, mind a csatlakoztatott szerkezetre nehezedő feszültséget, így ideális a sima forgást igénylő alkalmazásokhoz.

• Lehetővé teszi a forgatást és az elforgatást, minimalizálva a kopást és elhasználódást.
• Könnyű felszerelést és szerszám nélküli cserét tesz lehetővé.
• Általánosan használt motorháztetőkben, csomagtérajtókban és bútorfedelekben.

Szemvég

A fűzőlyuk vége egy kör alakú hurokból áll, amelyet úgy terveztek, hogy csavarozzák vagy rögzítsék a rögzítő szerkezethez. Merev, biztonságos csatlakozást biztosít, így alkalmas olyan alkalmazásokra, ahol a forgás korlátozott vagy szabályozott. A fűzőlyukak egyszerűek, költséghatékonyak és széles körben használatosak az ipari környezetben.

• Szilárd, fix csatlakozást biztosít a rögzítési felülethez.
• Könnyen igazítható és rögzíthető csavarokkal vagy csapokkal.
• Gyakori nehéz ajtókban, géppanelekben és ipari berendezésekben.

Menetes csapvég

A menetes csapvégeken egy kiálló menetes rúd van, amely lehetővé teszi a gázrugónak közvetlenül az illeszkedő alkatrészhez való csavarozását. Ez a módszer precíz igazítási és beállítási lehetőségeket biztosít, így alkalmas olyan beállításokra, amelyek pontos pozicionálást vagy a rögzítő hardverek esetenkénti cseréjét igénylik.

• Lehetővé teszi a beépítési helyzet finombeállítását.
• Támogatja a végszerelvények vagy a hardverek egyszerű cseréjét.
• Széles körben használják bútorokban, orvosi berendezésekben és gépekben.

Clevis End

A kengyel végén egy U alakú konzol található a gázrugó végén, amelyet egy csap segítségével rögzítenek a rögzítőszerkezeten keresztül. Ez a kialakítás erős forgócsatlakozást biztosít, és nagy terhelést is képes kezelni, így ideális nagy igénybevételű vagy ipari alkalmazásokhoz, ahol a stabilitás és a szilárdság kritikus fontosságú.

• Robusztus forgáspontot biztosít nehéz terhekhez.
• Kezeli a nagy ciklusú működést a teljesítmény csökkenése nélkül.
• Gyakori ipari ajtókban, gépekben és nagyméretű berendezések paneleiben.

Konzol vagy karimavég

A konzol vagy a karima végei egy lapos lemezt vagy tartókonzolt tartalmaznak, amely a gázrugós hengerhez van rögzítve, amely közvetlenül egy felülethez van csavarozva. Ez a módszer rögzített orientációt biztosít, minimális elfordulást kínál, és olyan telepítésekhez alkalmas, ahol pontos beállításra és stabilitásra van szükség.

• Biztosítja a stabil rögzítést minimális szögelmozdulással.
• Ideális szekrényekhez, gépburkolatokhoz vagy irányított mozgású panelekhez.
• Biztonságos kapcsolatot biztosít közepes és nagy igénybevételű alkalmazásokhoz.

A végszerelési módok összehasonlítása

A szerelési módok közötti különbségek megértése segít kiválasztani a megfelelő típust egy adott alkalmazáshoz. Az alábbi táblázat összefoglalja a legfontosabb jellemzőket:

Következtetés

A gázrugók megfelelő végszerelési módjának kiválasztása elengedhetetlen a gördülékeny mozgás, a tartósság és a biztonság érdekében. A gömbhüvelyek rugalmas elforgatást tesznek lehetővé, a fűzőlyukak merev csatlakozásokat biztosítanak, a varratvégek a nehéz terheket kezelik, a konzolos vagy karimás rögzítések pedig stabil tájolást biztosítanak. Ezen lehetőségek megértése segít a mérnököknek és a tervezőknek kiválasztani a megfelelő megoldást az ipari, autóipari és bútoripari alkalmazások széles skálájához.
